技術優勢

LEL 在線監測系統所采用的傳感器模組是基于

Excelitas 的非色散紅外吸收原理（NDIR）技術的高精度、快響應的氣體分析模塊，響應時間≤6S,對采樣氣體實現精確快速分析。LEL 在線監測系統可適應嚴酷的現場環境，

適用于各種要求嚴格的氣體分析場所。

?系統采用高性能傳感器，響應速度快，測量精度高，穩定性和重復性好；

?現場實時監測氣體的排放情況，數據穩定可靠。支持 4-20mA、RS485、TCP/IP 等多種數據輸出方式采集、分析、上傳測量數據至安全監控中心和各級環保部門；

?系統整體防水、防塵設計，可適用不同類型的監測環 境，獨立操作窗口，便于現場免開蓋作業，普通型和防爆型兩種機型可供選擇，滿足不同企業用戶的需求；

?溯源數據包，一鍵導出，歷史數據記錄、歷史報警記錄表格記錄查詢。

主要技術參數

測量原理	非色散紅外吸收原理
光源品牌	德國 Excelitas
測量對象	C7H8
測量范圍	0-100%LEL
檢測下限	0.01%LEL （可擴展）
分辨率	0.1%LEL
預熱時間	≤10min
供氣方式	抽取流通式
流量	0.4~0.6L/min,配流量計可自由調節
響應時間	T90≤ （4~6s）
重復性	±1%FS
線性誤差	±2%FS
零點漂移	±1%FS/7d
量程漂移	±1%FS/7d
運行溫度	-10~50℃ （可擴展至-40~70℃)
信號輸出	4-20mA 或 RS485
防爆等級	EXdllBT4
防護等級	IP55
供電電源	AC 180-250V 50Hz
工作壓力	-50~50kpa （可選配減壓閥）
外殼材質	壓鑄鋁
尺寸	機柜 500mm400mm200mm （高寬厚）
重量	約 30KG~40KG

系統簡介

5.1 采樣單元

由設備信號采集柜、不銹鋼采樣管 (Φ6）、采樣器等組成。將樣氣進行初步過濾，輸送到氣體傳感器進行數據檢測和分析。

5.2 氣體預處理系統

由采樣泵、流量計、氣體過濾器等部件組成。預處理具備水汽、粉塵過濾。

5.3 氣體檢測器

由非分光紅外 MDIR 傳感器及數據處理器等組成。

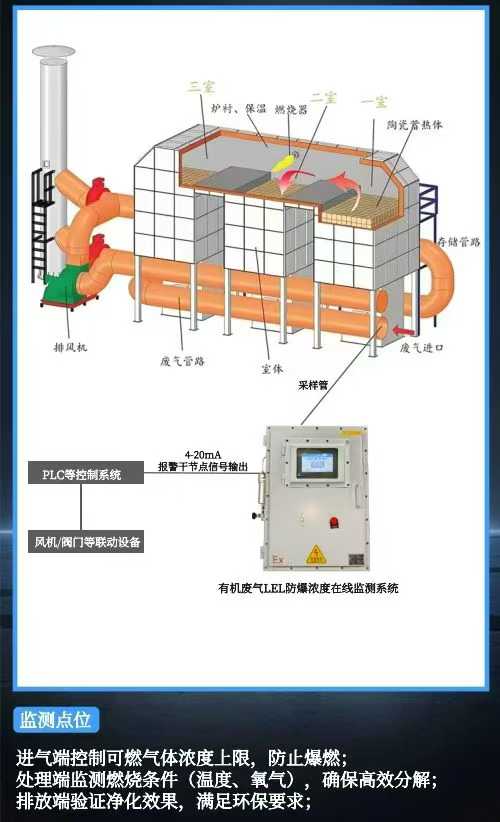

系統示意圖

RTO(Regenerative Thermal Oxidzer)是一種常見的廢氣處理設備。可燃?xì)怏w LEL 在線監測系統是一種用于監 測廢氣中可燃?xì)怏w濃度的儀器。在 RTO 廢氣處理過程中，準確地測量和監控廢氣中的可燃?xì)怏w濃度對于設備運行的安全性和效率至關重要。
在 RTO 廢氣處理過程中，廢氣中可能存在的可燃?xì)?nbsp;體，在一定濃度范圍內可以形成可燃?xì)怏w混合物，一旦達 到其爆炸極限濃度，極易引發火災或爆炸事故?？扇?xì)怏w LEL 在線監測系統可以實時監測廢氣中的可燃?xì)怏w濃度，及時發現并報警，保障操作人員和設備的安全。
可燃?xì)怏w LEL 在線監測系統廣泛應用于油氣回收過 程控制及石化行業廢氣處理過程控制等多個行業領域。
